EN 397

工业安全帽

头部装备，主要用于保护佩戴者头部的上部免受坠落物体的伤害。

通风

如果头盔外壳有通风孔，这些孔的总面积必须不小于150平方毫米且不大于450平方毫米。

安全要求

测试条件

在测试减震性和抗渗透性之前，必须进行以下调节：

低温：-10℃温度下4-24小时

高温：在+50°C的温度下4-24小时

浸水：20℃水中4-24小时

人工老化：450W紫外灯/氙灯下400小时

极低温：-20℃或-30℃温度下4-24小时

极高的温度：150°C环境温度，回火头加热到50°C左右60分钟

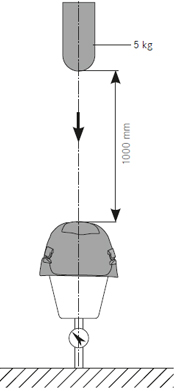

垂直减震

撞针掉落在测试头模上。它不得施加大于 5 kN 的力。

抗渗透性

一个 3 公斤重的撞针可以从 1000 毫米的高度跌落到头盔上。

锥形撞针不得接触测试头模。

耐火性

在冲击吸收测试之后，测试相同头盔的阻燃性。

火焰必须通过空气阀进行调节，使蓝色火焰锥被清晰地定义 (...) 和 45 mm ± 5 mm 长。施加火焰，向上指向与垂直方向成 45° 的外壳，持续 10 秒。

火焰移除 5 秒后，头盔不得燃烧。

下巴带

下巴带测试必须在与抗穿透测试相同的头盔上进行，在 50°CA 下对测试中使用的人造颌骨施加 150 N 的力。然后以 20 N/分钟的速率增加该力，直到释放人工颌骨。人工颌骨必须在不小于 150 N 且不大于 250 N 的力下释放，仅由于下巴带的故障。

可选要求

极低温度（-20°C或-30°C）

如果头盔在-20°C 或-30°C 条件下进行4-24 小时的减震和渗透测试，然后通过这些测试，则可以在上面注明温度范围。

极高的温度（+ 150°C）

减震和阻力测试前，头盔在回火室中进行调质，加热到150°C 60分钟，使回火头内部达到50°C的温度。如果通过测试，头盔上可能会标明相关的温度范围。

熔融金属飞溅

在以头盔顶部为中心、半径为 50 毫米的圆内，将熔融金属倒在头盔上。然后检查头盔的以下各项：

是否有金属穿透头盔外壳；

如果外壳在 5 秒后燃烧并发出火焰。

电绝缘

测试前，头盔壳必须在20°C的氯化钠溶液（3克/升）中放置24小时，然后将头盔壳倒置在氯化钠溶液中。

施加标称 50 或 60 Hz 的交流测试电压。电压增加到 1,200 V 并保持 15 秒。此电压下的漏电流不得超过 1.2 mA。

提供的信息

制造商在产品上提供以下强制性信息：

制造商/商品名称；-

类型/型号名称（标在外壳和内部）；

EN 397；

制造年份，季度；

以厘米为单位的尺寸或尺寸范围（包括外壳和内部线束）；

外壳材料的简称（如ABS、PP、PC等）；

CE认证标志；

如果适用，每个头盔还必须包括一个铸模、浮雕或永久性不干胶标签，其中说明任何其他信息：

可选要求 标记/标签
极低温度 -20 °C 或 -30 °C，视情况而定
极高温度 + 150 °C
电绝缘 440 V 交流电压
横向变形 LD
熔融金属飞溅 MM
